デッキ側溶接部亀裂（FR2） †

1.Field of application †

湾岸線

2.損傷状況 †

デッキ側溶接部に疲労亀裂が進展

3.構造形式 †

橋梁構造の概要は以下の通り.

橋長 : 232.0m,

スパン length :70m+92m+70m

上部工形式 : 鋼床版箱桁

4.荷重特性 †

活荷重

5.損傷状況 †

鋼床版デッキ溶接部に写真-1のような疲労亀裂が発見された。(写真.1).

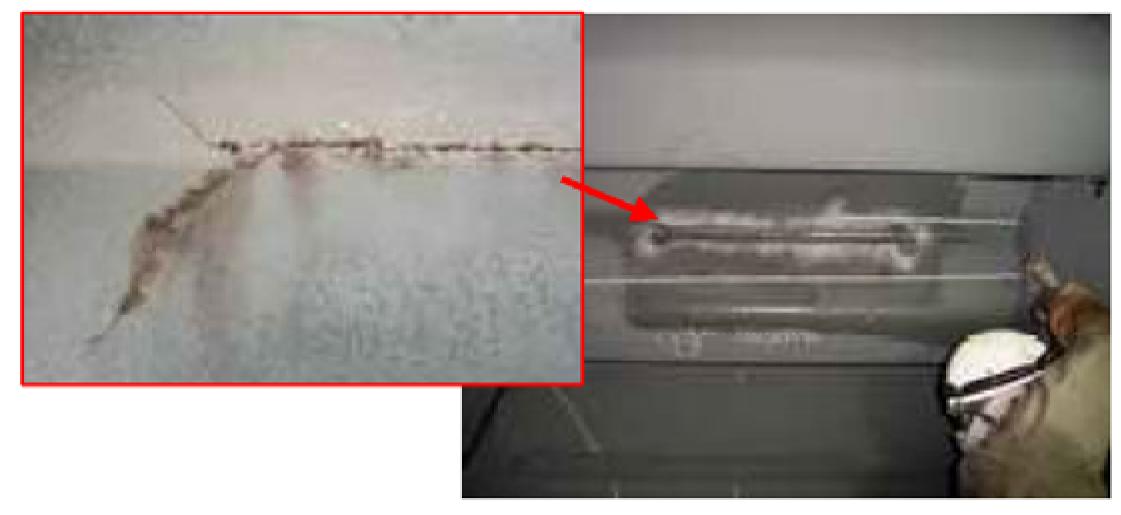

写真.1 亀裂位置

損傷原因:

Localized stress concentration which resulted from the out-of-plane of the deck plate deflection due to the wheel load.

6.補修方法 †

【応急補修】

ストップホール施工(Fig.2).

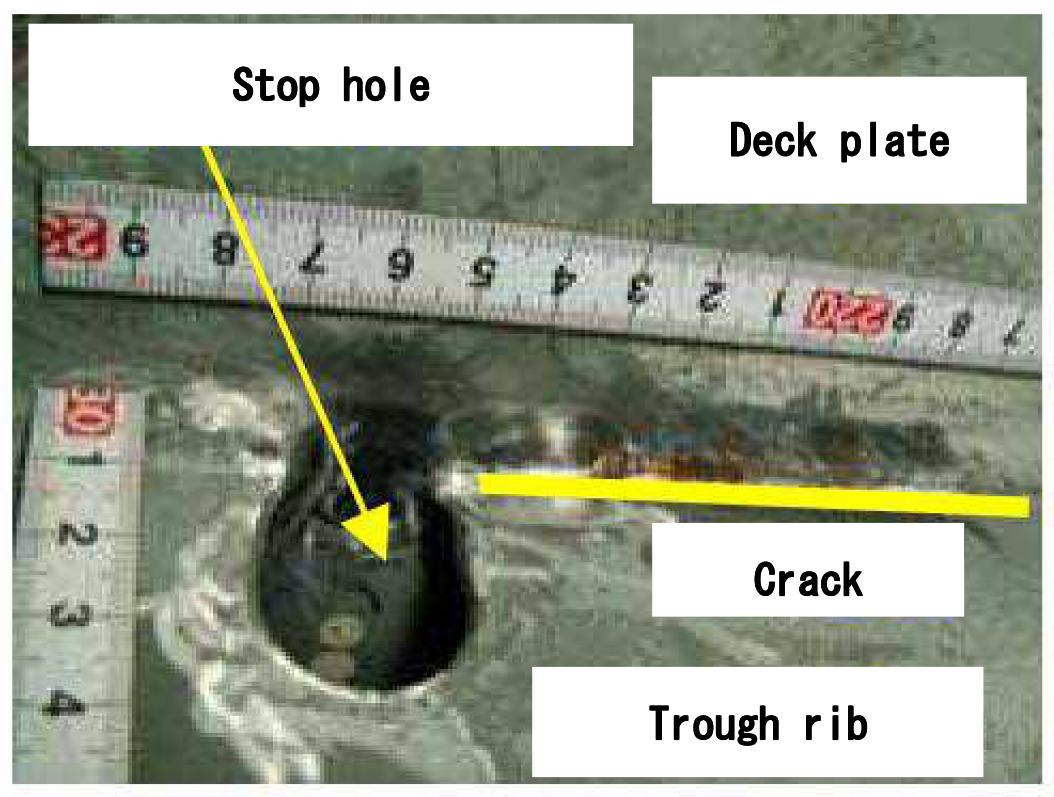

Fig.2 ストップホール

【恒久補修】

SFRC施工(Fig.3,Fig.4,).

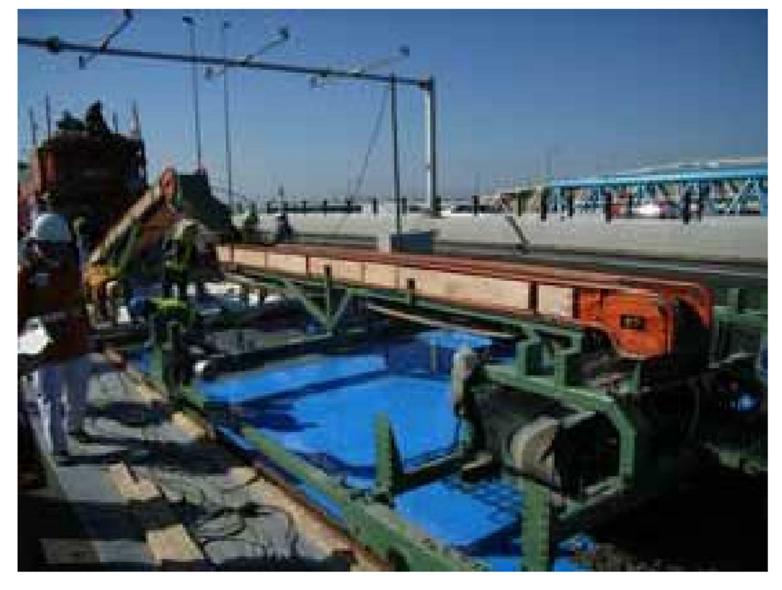

Fig.3 SFRC施工状況

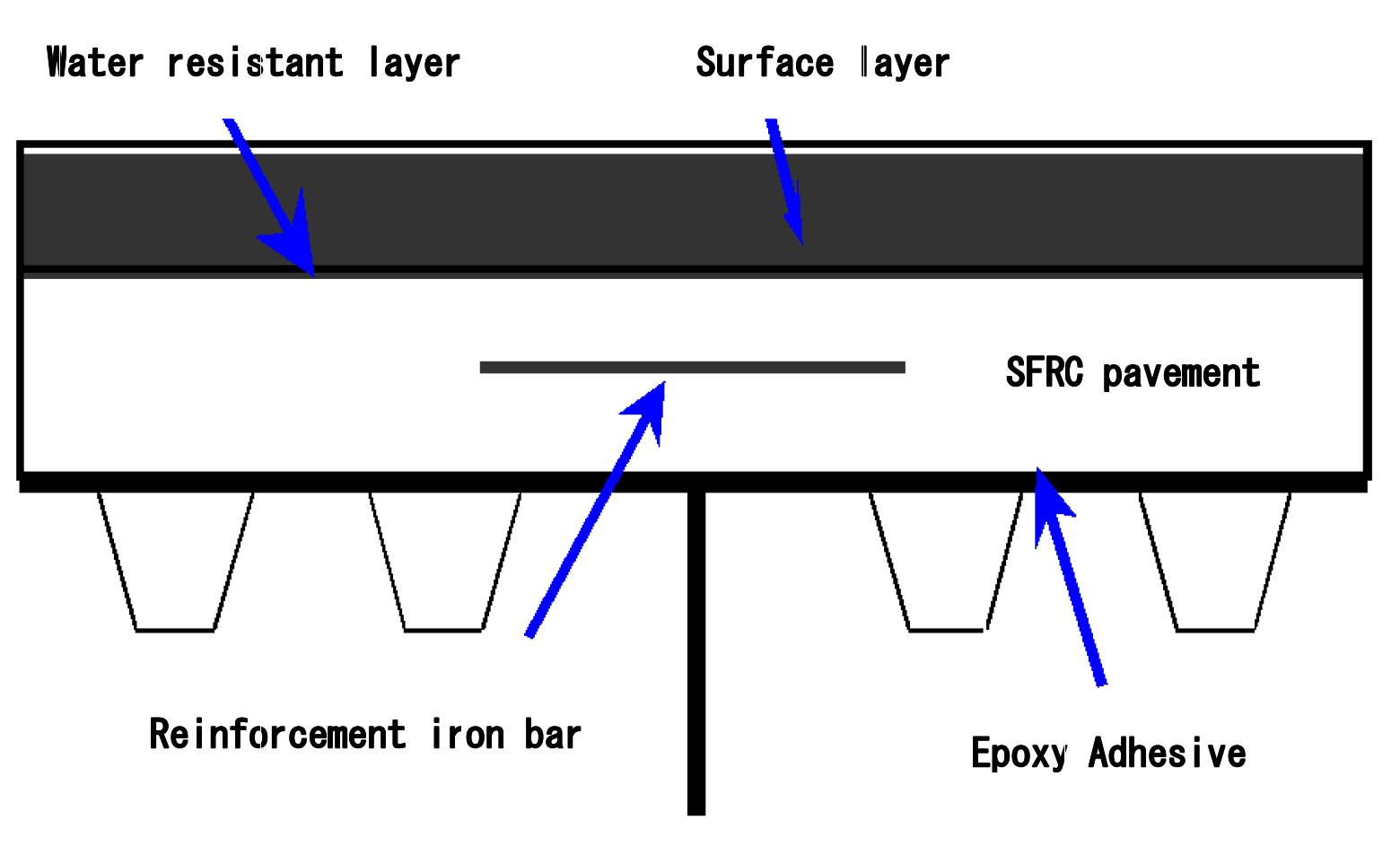

Fig.4 SFRC舗装断面
